Hvað eru hornlaga snertikúlu legur?

Hyrndar snertikúlu legur eru aðskiljanlegar, þ.e þvottavélarnar og kúlu- og búrarsamstæðurnar geta verið settar upp sjálfstætt. Þótt upphaflega hafi verið hannað til að styðja við hringtöflur borvéla, eru þær einnig hentugar fyrir önnur forrit þar sem mikil ásastífni og háhraðaafköst eru nauðsynleg með litlum núningi. Þeir eru fáanlegir í einni átt (einni röð) eða tvöfaldri átt (tvöfaldri röð) eftir því hvaða lag er til staðar.

35TAC20X + L Tæknilegar upplýsingar með tvöfaldan átt hornlaga snertiskúfu legukúlu:

Snertifletur kúlulaga 35TAC20X + L

Legunúmer: 35TAC20X + L

Stærð (mm): 35x62x34

Vörumerki: NSK

Borþvermál (mm): 35

Ytra þvermál (mm): 62

Breidd (mm): 34

Mál máls og forskrift í NSK verslun:

d - 35 mm

D - 62 mm

T - 34 mm

C - 17 mm

Horn (α) - 60 °

r mín. - 1 mm

r1 mín. - 0,6 mm

Da - 58 mm

ra max. - 1 mm

rb hámark - 0,6 mm

da - 46 mm

Þyngd - 0,375 kg

Grunnmagn álags (C) - 22,8 kN

Grunnstöðugildi (C0) - 53,5 kN

(Fitu) Smurhraði - 10000 snúninga á mínútu

(Olía) Smurningshraði - 11000 snúninga á mínútu

Tög: NSK, 35x62x34

NSK svið skörpu kúlulaga hefur verið hannað til að uppfylla sífellt krefjandi kröfur framleiðenda búnaðar. Þessar legur hafa snertishorn þannig að þær geta haldið verulegu ásálagi í eina átt ásamt geislamyndun. Þar að auki, þar sem axial hluti er myndaður þegar radial álag er beitt, eru þessar legur almennt notaðar í pörum, þríhyrndum mengum, fjórfyrirsettum eða margfeldis mengum. NSK býður upp á eitt umfangsmesta svið hyrndra snertikúlulaga sem völ er á.

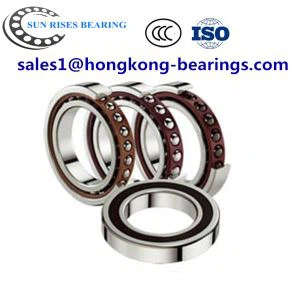

35TAC20X + L tvöfaldar áttar hyrndar snertikúlu legumyndir:

35TAC20X+L
